В начале года решил сделать гончарный круг на электроприводе, своими руками. Моя любимая девушка — керамист, в первую очередь я делаю его для нее. Давно хотелось сделать что-то интересное. Давно ничего подобного не делал, вот и решил. Делаю не постоянно — от времени к времени, то обдумывая по долгу принципы конструкции, детали... их крепление и функциональность. Скажу сразу, эл. Круг дело достаточно дорогое. Наш отечественный «Гоша» стоит около 15. тыс., а крутые японские и американские круги — порядка 40-50 тыс. руб.
Первая основная деталь — электромотор. Это оказалось большой проблемой. Все упирается в скорость вращения. Гончарный круг должен крутиться в диапазоне от 50 — 300 оборотов в минуту. Для двигателей это ооочень малые обороты. По-хорошему, нужен мотор постоянного тока, с малым количеством оборотов (до 1000/мин.). Потом это количество оборотов в минуту можно уменьшить, используя редукторы или ременную передачу. Почему именно двигатель постоянного тока? Ответ прост — у него мощность на малых оборотах практически не падает. Двигатели переменного тока на малых скоростях можно остановить рукой, для достижения той же мощности ему нужно раскрутиться, разогнаться. Но это уже под 2-3 тыс. оборотов.... Как их уменьшать? Какие передачи механические использовать? Непросто. Электрически это можно сделать, через педаль регулировать частоту тока.. но это очень дорогое по оборудованию решение. Я сначала, когда этого не знал, хотел приспособить вот этот асинхронный двигатель от стиральной машинки «Малютка».

Но это дурмашина... около 2 тыс. оборотов в секунду. Вообщем, я вовремя от этой идеи отошел. В итоге долгих раздумий я остановился на электрошуруповерте Skill 6222 AB.

В отличие от электродрели, электрошуруповерт практически не теряет мощности на малых оборотах и гораздо тише работает, в чем-то даже красиво звучит. Он укомплектован хорошим мотором постоянного тока. Потребляемая мощность — 450 Вт. Скорость без нагрузки — 0 — 300 / 850 об/мин. Максимальный крутящий момент — 27 Нм. Рукой на самых слабых оборотах можно остановить с трудом, и то выкручивает кисть. Дрель держишь без проблем. Скорость вращения регулируется за счет нажатия на курок, в последствии на этом будет основана регуляция скорости вращения круга через ножную педаль, которая будет управлять, вынесенным за пределы шуруповерта курком.
Следующая большая проблема — соосность вращения круга.. он должен быть строго центрирован, не должен болтаться и люфтить. Как это сделать? Сначала была идея закрепить каким-то образом на 2х опорных подшипниках вращающийся вал, на котором будет сидеть планшайба гончарного круга. Но во-первых, это достаточно трудоемко, а во-вторых, меня долго не покидала мысль, что можно сделать это куда рациональнее. Я стал искать что-то подобное в сборе, нашел на железном рынке вот такого монстра:

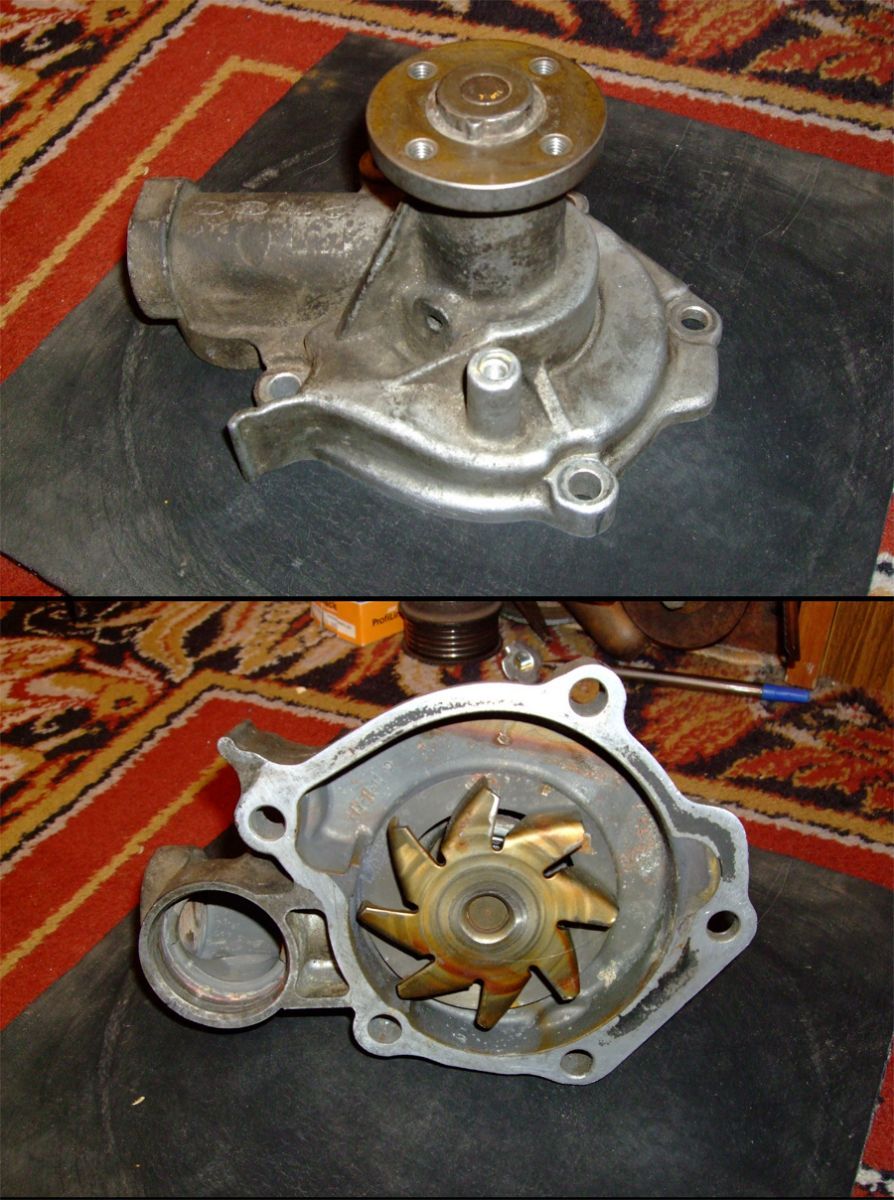

Это пила для заточки черенков от лопат. Но она тяжеленная, а значит инертная, шуруповерт быстро загнется. И вот мне попалась на глаза помпа (водяной насос) от какой-то безымянной иномарки. Это было то, что нужно! Врожденная соостность, да причем в защитном корпусе и даже с фланцом под планшайбу!


Вторая важнейшая запчасть найдена! Далее были поиски нужных шкивов (роликов для ременной передачи) и ремня. Вот некоторые запчасти:

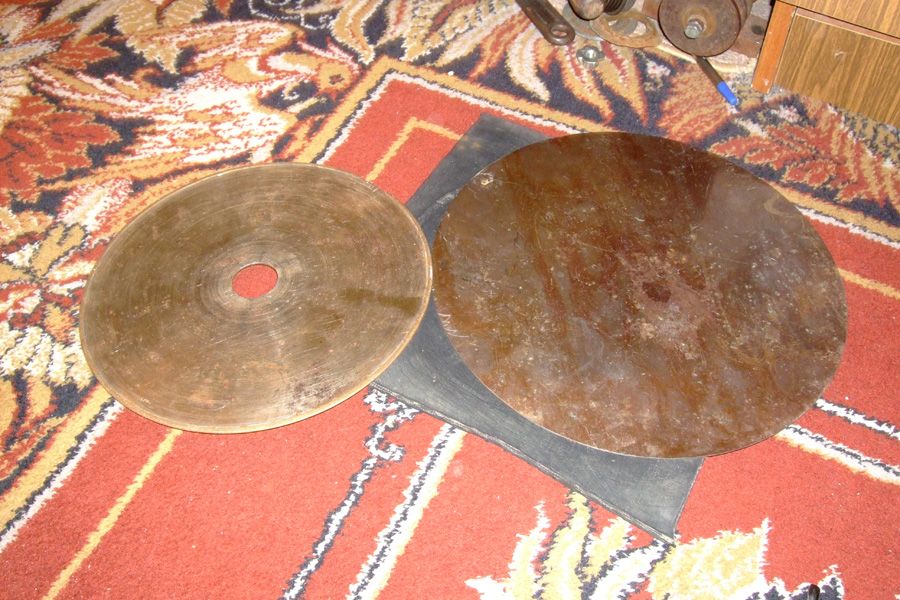

Составные части планшайбы круга (диск от циркулярки и накладка из нерж металла, на которой и будет помещаться глина):

Электрошуруповерт со шкивом, ремень, помпа, ведомый шкив, ремень длиной 900 мм.

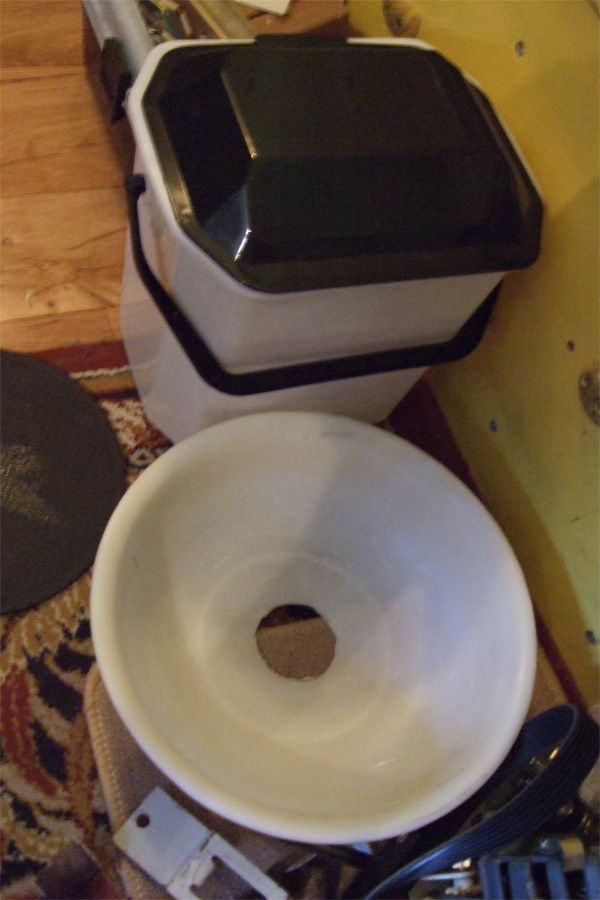

Ведро (защинтый кожух для электромотора), тазик — для того, чтобы собирать лишнюю воду и глину в процессе работы. В отверстии в тазике будет торчать помпа.

А вот концепция конструкции, выполненная по реальным размерам в нашем любимом modo. Мне они очень помогли в конструировании и продумывании, что-куда:

Пока не хватает еще одной важной запчасти, соединяющей Помпу с ведомым шкивом (черный который). Эту я закажу мужикам с завода, где раньше конструктором трудился, они запилят). Вот так она должна выглядеть:

А вот уже собранный электромотор со шкивом и крепежной оснасткой (ободы — это крепления, которыми крепятся трубы к стене дома, остальное — собранные по сусекам железяки).


Следующая задачи: сделать педаль, нажимающую на вынесенный курок, предусматривая возможность плавного изменения оборотов механическим путем (нажатием на педаль).
О прогрессе отпишу здесь. Спасибо, что читали и смотрели все это! =)
