Токарно-фрезерный станок для работы по металлу, оснащенный системой ЧПУ, который также называется обрабатывающий центр, сегодня можно встретить на многих производственных предприятиях. Широчайшие возможности такого универсального оборудования позволяют подвергать качественной токарной и фрезерной обработке заготовки из металла.

Многоцелевой токарно-фрезерный обрабатывающий центр с ЧПУ

Многоцелевой токарно-фрезерный обрабатывающий центр с ЧПУ

Виды токарно-фрезерных центров на современном рынке

Станки данной категории подразделяются на две большие группы: устройства без ЧПУ и с ЧПУ. К оборудованию без системы ЧПУ относятся ручные, полуавтоматические и автоматизированные станки. В рамках данной статьи рассматриваются устройства, на которых реализовано числовое программное управление. Обрабатывающие центры с ЧПУ, выпускаемые современной промышленностью, подразделяются на несколько видов:

  • простой конструкции;
  • с противошпинделем;
  • с приводным центром;
  • с установленной С-осью.

Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.

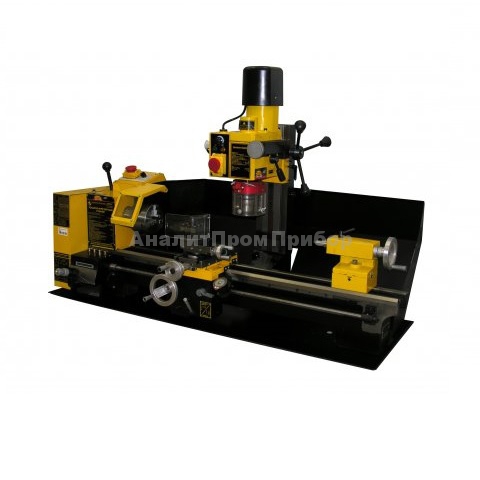

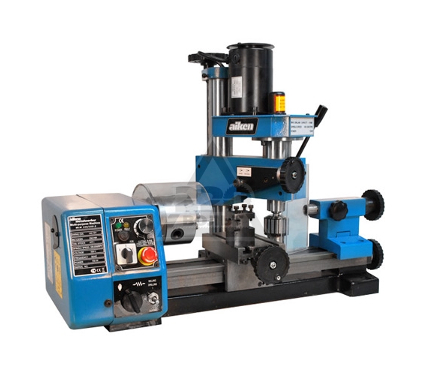

Компактный настольный токарно-фрезерный станок, не оснащенный ЧПУ

Компактный настольный токарно-фрезерный станок, не оснащенный ЧПУ

Характеристики токарно-фрезерных обрабатывающих центров

Выполнять несколько типов технологических операций (сверлильные, токарные и фрезерные) на одном устройстве позволяют и , но из-за недостаточно высокой подвижности револьверов объем производимой с их помощью продукции ограничен.

Этого недостатка лишены токарно-фрезерные обрабатывающие центры, в конструкции которых имеется специальная фрезерная головка. Посадочное отверстие в такой головке может быть выполнено под различные типы конусов (Capto, HSK, BT или ISO), что позволяет устанавливать в нее . Благодаря этому подобные токарно-фрезерные станки могут применяться для выполнения таких технологических операций по металлу, как сверление, зенкерование, нарезание резьбы, создание фасок и канавок, обработка торцов и их подрезка, развертывание и др.

Используя специальную переходную оправку, на обрабатывающие центры с ЧПУ можно устанавливать резцы с квадратным хвостовиком и режущий инструмент с особой формой посадочной части. В одном шпинделе станков этой категории можно закреплять как неподвижный, так и вращающийся рабочий инструмент. Меняются инструменты в токарно-фрезерных обрабатывающих центрах, оснащенных системой ЧПУ, автоматически, за это в конструкции станка отвечает особый механизм – сменщик.

Наибольшее распространение обрабатывающие центры с ЧПУ получили на предприятиях, которые занимаются изготовлением имеющих сложные формы деталей и конструкций из металла. При производстве таких изделий необходимо неоднократно чередовать операции точения и фрезерования, что и обеспечивается токарно-фрезерным обрабатывающим центром.

На обрабатывающих центрах преимущественно используется инструмент цельного типа или со сменными пластинами, выполненными из твердого сплава. В очень редких случаях может применяться инструмент, режущие пластины которого зафиксированы при помощи пайки.

Рабочие органы обрабатывающего центра с ЧПУ

Рабочие органы обрабатывающего центра с ЧПУ

Обрабатывающие центры с противошпинделем и С-осью

Оборудование с С-осью – это одна из первых модификаций обрабатывающего центра токарно-фрезерной группы. Для придания вращения режущему инструменту (сверлу и фрезе) на таком станке устанавливается отдельный привод. За автоматизированную смену инструментов на этом токарно-фрезерном устройстве, как и на обрабатывающих центрах других типов, отвечает специальный механизм – сменщик.

Важными функциями обрабатывающих центров с С-осью являются контроль за скоростью вращения обрабатываемой детали и индексация ее углового положения. Точность такой индексации, что важно, составляет порядка 0,001 градуса.

Токарно-фрезерные обрабатывающие центры с С-осью при оснащении их механизмом для смены режущих инструментов позволяют выполнять технологические операции, с которыми обыкновенные токарные станки справиться не могут. В частности, такими операциями являются:

Противошпиндель с осью С значительно увеличивает функциональность станка

Противошпиндель с осью С значительно увеличивает функциональность станка

  • фрезерная обработка элементов червячных передач;
  • изготовление и обработка коленчатых валов;
  • обработка шестерен.

Оснащение обрабатывающих центров с ЧПУ противошпинделем – это следующий этап в развитии устройств токарно-фрезерной группы. Второй шпиндель таких станков, обладающих еще большей функциональностью, устанавливают вместо задней бабки. В него вставляется правая сторона заготовки, что дает возможность подвергать обработке ее противоположной край.

Оснащение обрабатывающего центра противошпинделем позволяет превратить это устройство в полноценную производственную линию, обладающую исключительной функциональностью. Если оснастить такой фрезерно-токарный обрабатывающий центр вторым сменщиком инструментов, то эффективность его использования возрастет в разы. Что важно, качество обработки от этого нисколько не пострадает.

Наглядно принцип работы противошпинделя можно увидеть на видео ниже:

На современном рынке представлено большое разнообразие обрабатывающих центров по металлу от различных производителей. Рассмотрим некоторые из них.

Обрабатывающие центры торговой марки TRENS

Фрезерно-токарные обрабатывающие центры данной торговой марки отличаются особенной конструкцией и имеют характерный признак – наклонную раму. Это придает станкам исключительную прочность и жесткость, что позволяет выполнять на них обработку деталей с высокой точностью. Как правило, таким оборудованием оснащаются крупно- и среднесерийные производства, занимающиеся выпуском деталей со сложной конфигурацией. Перечислим наиболее популярные модели токарно- данной торговой марки.

SBL 300

Конструкция данной модели более простая, по сравнению с рассмотренной выше, что не мешает такому станку эффективно справляться с нарезанием резьбы, основными фрезерными операциями, обработкой деталей сложной конфигурации. Особого внимания заслуживает шпиндель станка, отличающийся высокой жесткостью и исключительной надежностью, что дает возможность эксплуатировать его на высоких скоростях довольно долго. Не менее примечательны и характеристики С-оси данного устройства, создающей отличный крутящий момент и обеспечивающей быстрое переключение рабочих режимов. Таких характеристик С-оси производителям удалось достичь за счет того, что в ней реализована особая система фиксации дискового типа.

Станок Trens SBL 300

Станок с ЧПУ Trens SBL 300 производства Словакии

SBL 500A

Возможности станка данной модели позволяют обрабатывать на нем заготовки, вес которых достигает 1050 кг. Обрабатывающий центр оснащается электроприводом ТМ Siemens или Fagor, в его конструкции имеется противошпиндель, легко настраиваемая и надежная система ЧПУ. Перемещения бабки станка и фиксация заготовок осуществляются при помощи гидравлических механизмов. О возможностях такого токарно-фрезерного обрабатывающего центра с ЧПУ говорит и то, что на нем можно выполнить сложнейшую технологическую операцию – внеосевое сверление – за одну установку.

Словацкий токарный станок с ЧПУ TRENS SBL 500A

Станок TRENS SBL 500A

SBL 700

Этот фрезерный обрабатывающий центр с ЧПУ является наиболее современной моделью оборудования, выпускаемого под ТМ TRENS. Технические возможности такого станка позволяют выполнять на нем обработку заготовок из металла прямолинейной, ступенчатой и криволинейной конфигурации, вес которых может доходить до 2500 кг. Обрабатывающий центр комплектуется системой ЧПУ ТМ Siemens, которая обеспечивает точное перемещение инструмента в процессе обработки. Работа станка и перемещение инструмента в такой системе ЧПУ описывается простым 3D-программированием, а ее подключение к устройству обеспечивается посредством Ethernet-протокола.

Станок Trens SBL 700

Станок Trens SBL 700

Обрабатывающий центр модели 1728С

Универсальный обрабатывающий центр этой модели заслужил особую популярность в России. Функциональные возможности позволяют такому устройству справляться со следующими технологическими операциями по обработке заготовок из металла: сверление прямое и под заданным углом, растачивание, долбление, обычное и контурное фрезерование, точение при помощи фрез и др. Обрабатывать заготовки из металла на этом можно как в патроне, так и в его центрах. Высокая точность, с которой на данном центре обрабатываются заготовки, обеспечивается следующими его конструктивными особенностями.

  • Основные узлы станка характеризуются повышенной жесткостью и виброустойчивостью.
  • В узлах оборудования установлены подшипники высокой точности.
  • В конструкции станка предусмотрены специальные термосимметричные элементы, которые компенсируют деформации, возникающие от температурного воздействия.
  • Перемещение и работа инструмента постоянно контролируются при помощи специальных элементов.
  • Оборудование оснащено современной и надежной системой ЧПУ.
Токарно-фрезерный обрабатывающий центр модели 1728С

Токарно-фрезерный обрабатывающий центр модели 1728С

Токарно-фрезерный станок данной модели позволяет обрабатывать заготовки диаметром до 40 см и длиной до 3 метров. Шпиндель станка имеет величину конца А8, на нем установлен патрон с сечением 40 см, диаметр отверстия в котором составляет 9,7 см.

Любой токарно-фрезерный обрабатывающий центр, включая данную модель, позволяет значительно снизить затраты на выполнение технологических операций в комплексе.

Краткий обзор других моделей обрабатывающих центров

На российских производственных предприятиях, занимающихся выпуском изделий из металла и дерева, популярными являются обрабатывающие центры, выпускаемые на Тайване под торговой маркой TAKISAWA. При своей исключительной функциональности станки данной торговой марки отличаются доступной стоимостью. На современном рынке оборудование ТМ TAKISAWA представлено следующими сериями: LA, NEX, EX и LS. Станки данных серий успешно используются на предприятиях автомобильной и авиастроительной промышленности, на машиностроительных заводах.

Токарно-фрезерный обрабатывающий центр за работой

Токарно-фрезерный обрабатывающий центр за работой

Наиболее популярными моделями оборудования ТМ TAKISAWA являются 4500TT, 4500S, 4500ST. В конструкции станков этих моделей имеются два токарных узла и один фрезерный, их магазин для инструмента и рабочих приспособлений может вместить в себя до 90 позиций. Такие станки, в оснащении которых есть револьверная головка, обеспечивают высокую точность и эффективность выполнения токарных и .

Среди обрабатывающих центров токарно-фрезерной группы, заслуживших высокую популярность у отечественных производителей, стоит отметить станки испанской компании GMTK, которые также выпускаются в нескольких сериях: HR800, HR1000, HR1200, HR1500. Применение таких обрабатывающих центров с ЧПУ необходимо для изготовления деталей из металла, которые отличаются высокой сложностью и должны быть обработаны с максимальной точностью.

Среди уникальных конструктивных особенностей этого оборудования можно выделить следующие: сменщик инструмента и рабочих головок, гидростатические направляющие, система температурной стабилизации. Приобретение обрабатывающих центров с ЧПУ испанской компании GMTK требуется предприятиям, продукция которых характеризуется высокой сложностью и точностью обработки.

Комплексный токарно-фрезерный центр DMC

Комплексный токарно-фрезерный центр DMC

Есть еще ряд зарубежных компаний, обрабатывающие центры которых хорошо зарекомендовали себя среди отечественных производственных предприятий.

Victor (Тайвань)

Выпуском оборудования для обработки заготовок из металла и дерева компания занимается более 70 лет. Ее станки отличаются надежной и технологичной конструкцией, качественными комплектующими. Примечательно, что для изготовления станин своего оборудования компания использует особый сорт чугуна.

MULTICUT (Чехия)

Под этой торговой маркой выпускается универсальное оборудование, оснащенное современными системами ЧПУ. В зависимости от необходимости станки могут быть оснащены задней бабкой или вторым шпинделем. Технические возможности оборудования данной марки позволяют выполнять фрезерную обработку заготовок по пяти координатам, осуществлять точение, шлифовку и прорезку, а также фрезеровать кулачки и осуществлять другие операции по металлу.

DMC (Южная Корея)

Обрабатывающие центры данной компании, отличающиеся исключительной функциональностью и высокой производительностью, относятся к категории премиум-класса.

Токарно-фрезерные центры, которыми оснащаются современные предприятия, – это станки, отличающиеся широкой функциональностью. Используя такое оборудование, можно выполнять сложнейшие фрезерные операции и различные виды , изготовленными из металла.

› ›
